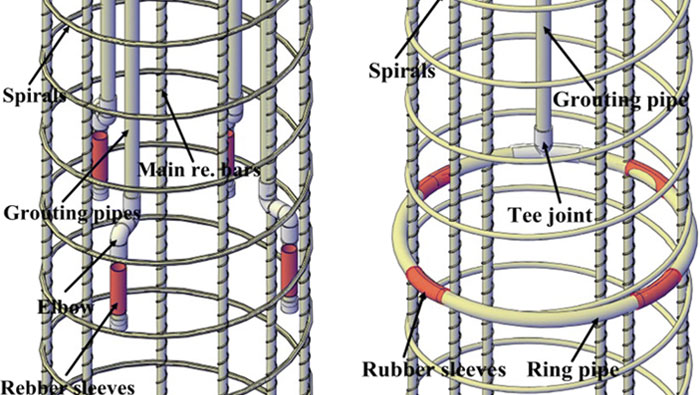

متره آرماتورهای طولی شمع و آرماتور اسپیرال
جهت متره آرماتور اسپیرال (منظور دور پیچ است و نه خاموت با مقطع دایره) برای شمع و یا ستون‌ها با مقطع دایره از فرمول زیر استفاده می‌شود.
فرمول محاسبه آرماتوراسپیرال در شمع‌ها
- منظور از n در رابطه فوق، تعداد دورپیچ‌ها حول ارتفاع آرماتور طولی است که از تقسیم طول آرماتور طولی شمع به فاصله بین آرماتورهای دورپیچ یا همان گام اسپیرال قابل محاسبه است.
- منظور از C در رابطه فوق، برابر با محیط دایره است که از حاصل‌ضریب D (قطر مقطع اسپیرال) در عدد پی (۳.۱۴) محاسبه می‌شود.
- منظور از L در رابطه فوق، فاصله بین آرماتورهای دورپیچ یا همان گام اسپیرال است.
جزئیات آرماتوراسپیرال
در ادامه جزئیات به متره آرماتور اسپیرال یک شمع بتنی می‌پردازیم؛
دیتیل مربوط به شمع و جزئیات آرماتورهای طولی و اسپیرال
همانطور که در دیتیل فوق مشخص است، آرماتورهای طولی مربوط به (Pos 1) شامل ۸ عدد آرماتور و با سایز ۲۵ است و آرماتور اسپیرال (Pos4) با سایز ۱۰ و فواصل ۲۰ سانتی‌متر پیش‌بینی شده است. بنابراین با داشتن فاصله بین آرماتورهای اسپیرال که اصطلاحا به آن گام آرماتور می‌گوییم. اما جهت محاسبه تعداد آرماتور اسپیرال به ارتفاع آرماتورهای طولی شمع نیاز داریم، چراکه آرماتور اسپیرال حول آرماتور طولی تعبیه می‌شود. بنابراین لازم است نمای ارتفاعی (View Elevation) را نیز بررسی کنیم.
دیتیل View Elevation مربوط به شمع و جزئیات آرماتورهای طولی و اسپیرال
همانطور که در دیتیل فوق مشخص است، ارتفاع شمع از کف فونداسیون تا انتهای آن برابر با ۹ متر طول است که در سرتاسر این ۹ متر، آرماتور طولی لحاظ شده است. اما آرماتور طولی مقداری بالاتر از کف شمع (۳۰ سانتی‌متر) تعبیه شده و از کف فونداسیون نیز به میزان ۵۰ سانتی‌متر پیشروی به داخل فونداسیون دارد.
محاسبه طول آرماتورهای طولی شمع
بنابراین می‌توان طول آرماتور طولی شمع را به شرح زیر در نظر گرفت؛
- ارتفاع شمع برابر با ۹ متر
- فاصله کف شمع تا محل تعبیه آرماتور برابر با ۰.۳ متر
- پیشروی آرماتور طولی شمع در داخل فونداسیون برابر با ۰.۵ متر
توضیح شماره ۱) دقت نمایید طول خم آرماتور اهمیتی نداشته، چراکه آرماتوراسپیرال حول آرماتور طولی تعبیه می‌شود.
توضیح شماره ۲) باتوجه به آن‌‌که طبق نقشه ارتفاع فونداسیون برابر با ۰.۸ متر و فاصله انتهای آرماتور طولی شمع تا فونداسیون ۰.۳ متر لحاظ شده است. بدیهی است قسمت پیشروی آرماتور طولی شمع در داخل فونداسیون از اختلاف ۰.۸ به ۰.۳ بدست می‌آید که برابر با ۰.۵ متر است.
محاسبه تعداد آرماتورهای اسپیرال
بنا به توضیحات فوق ارتفاع آرماتور طولی شمع برابر با ۹.۲ متر است. باتوجه به این‌که آرماتور اسپیرال حول آرماتور طولی می‌چرخد، کافیست طول آرماتور طولی شمع را تقسیم بر گام آرماتور اسپیرال کرده تا تعداد آرماتوراسپیرال حاصل شود.
در نتیجه تعداد آرماتور اسپیرال برابر با ۴۶ بدست آمد. در فرمول اسپیرال به جای n، عدد ۴۶ را می‌توانیم لحاظ کنیم.
محاسبه طول آرماتورهای اسپیرال
در مرحله بعد لازم است، طول آرماتورهای اسپیرال را محاسبه نماییم. بدین منظور دیتیل سر شمع را مجددا مورد بررسی قرار می‌دهیم.
دیتیل مربوط به شمع و جزئیات آرماتورهای طولی و اسپیرال
قطر شمع برابر با ۱ متر است. فاصله پوشش بتن (کاور) از هر سمت برابر با ۰.۰۷۵ متر (۷.۵ سانتی‌متر) است. بنابراین قطر آرماتوراسپیرال برابر با ۰.۸۵ متر است.
با داشتن قطر آرماتور اسپیرال (D)، محیط دایره را می‌توان محاسبه کرد، در واقع از حاصل ضرب قطر در عدد پی (۳.۱۴)، محیط مقطع اسپیرال بدست می‌آید؛
مجددا فرمول مربوط به محاسبه آرماتور اسپیرال را بررسی می‌کنیم؛
فرمول محاسبه آرماتوراسپیرال در شمع‌ها
- منظور از n در رابطه فوق، تعداد دورپیچ‌ها حول ارتفاع آرماتور طولی است که برابر با ۴۶ است.
- منظور از C در رابطه فوق، برابر با محیط اسپیرال است که برابر ۲.۶۶۹ است.
- منظور از L در رابطه فوق، فاصله بین آرماتورهای دورپیچ یا همان گام اسپیرال است که برابر با ۰.۲ متر است.
بنابراین طول کل آرماتور اسپیرال برابر با ۱۲۲.۸ متر به ازای هر عدد شمع است. از آنجاکه وزن هر مترطول میلگرد نمره ۱۰ که برای اسپیرال استفاده شده برابر با ۰.۶۱۷ کیلوگرم است.
بنابراین وزن نهایی میلگرد اسپیرال برابر با ۷۵.۷۷ کیلوگرم بدست می‌آید.
توجه: از محاسبه اورلپ آرماتورهای اسپیرال، صرفه نظر گردیده است.
